在現代工業體系這座龐大而精密的交響樂中，無數看似微小的元件在各自崗位上演奏著不可或缺的音符。其中，密封件扮演著靜默守護者的角色，它們以毫厘之間的堅守，維系著壓力、阻隔泄漏、守護潔凈。V型組合密封圈，正是這個家族中一位技藝高超的“組合型選手”，以其獨特的設計哲學和卓越性能，在眾多嚴苛工況下捍衛著系統的完整與效率。

結構解析：多層協同的精密堡壘

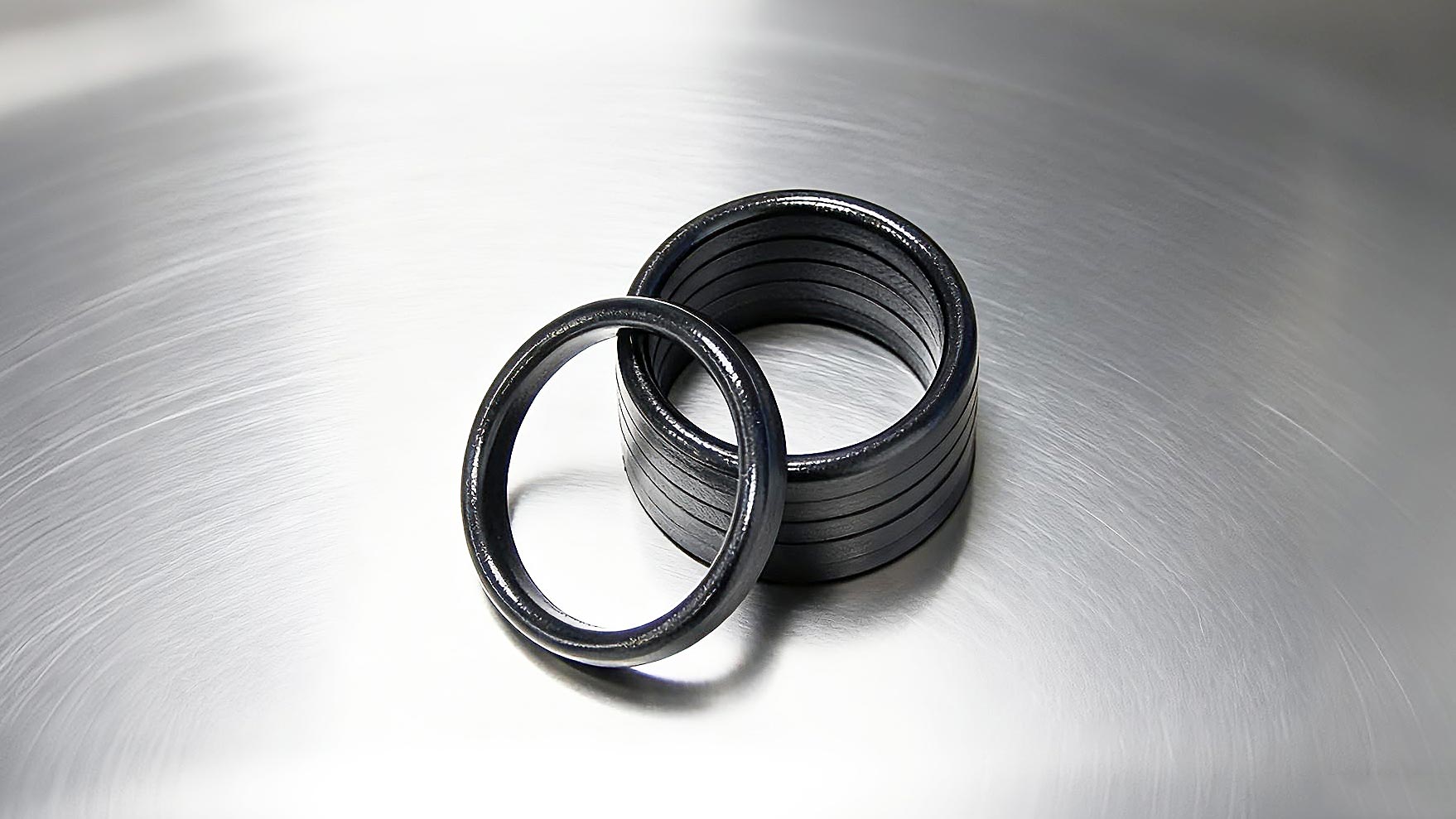

V型組合密封圈，并非一個單一的整體，而是一套典型的、由多個獨立元件精密組合而成的“組合拳”。其核心設計思想在于“分工協作，各司其職”，通過不同元件的配合實現單一密封件難以企及的綜合性能。

一套標準的V型組合密封圈通常由三個基本部分組成，它們像一組疊放的圓環，共同安裝在密封腔體內：

1. 壓環：位于最外側，直接與壓蓋接觸。它質地相對堅硬，核心使命是將軸向的壓緊力均勻、有效地傳遞到內部的密封環上，自身并不直接產生主要的密封作用，而是充當“力量傳遞者”和“定位基準”。

2. 密封環：這是組合的靈魂所在，通常由一到多個（根據壓力等級需要）相同的環狀元件組成。其橫截面呈獨特的“V”形，故得此名。在軸向壓緊力作用下，V形唇口產生徑向變形，緊密貼合活塞桿或缸筒內壁，形成動態或靜態的密封界面。多個密封環疊加，相當于設置了多道防線，顯著提升了密封可靠性。

3. 支撐環：置于最內側（對于活塞密封）或最外側特定位置，為柔軟的密封環提供堅實的背部支撐，防止其在高壓介質作用下發生“擠出”變形，進入部件間的微小間隙而導致?lián)p壞。它是密封環在高壓下保持形狀完整的“堅強后盾”。

這三者協同工作，構成了一個進可攻（承壓密封）、退可守（防擠出）的精密堡壘。

材料科學：性能邊界的塑造者

V型組合密封圈的卓越性能，離不開其構成材料的科學選擇。不同的元件，因職能不同，對材料的要求也各異：

• 密封環材料：這是材料選擇的核心，直接關乎密封性能、耐用性和介質兼容性。

  • 彈性體：丁腈橡膠是最常用的選擇，因其具有良好的耐油性、耐磨性和綜合機械性能，適用于大部分礦物油、液壓油系統。對于有高溫、特殊化學品或更高耐久要求的場合，氟橡膠憑借其卓越的耐高溫、耐油和耐化學品性能成為首選。聚氨酯彈性體則以其極高的機械強度、耐磨性和抗撕裂性著稱，尤其適用于高壓、存在雜質或劇烈沖擊的惡劣工況。

  • 增強材料：為提升尺寸穩定性、降低摩擦或增強導熱，密封環材料中常加入填充劑，或采用復合材料，如PTFE涂層/復合，以獲取更低的摩擦系數和更佳的抗粘滑性能。

• 壓環與支撐環材料：通常采用比密封環更硬、尺寸穩定性更好的工程材料。

  • 聚甲醛、尼龍、聚酯等工程塑料，質輕、耐磨、自潤滑性好。

  • 青銅、鑄鐵或經過表面處理的鋼材，用于極高壓力、高溫或?qū)?qiáng)度、導熱有特殊要求的場合。

材料的恰當配伍，使得V型組合密封圈能夠從容應對從-30°C低溫到200°C以上高溫，從普通液壓油到強腐蝕性化學介質的廣泛挑戰。

廣泛用途：苛刻工況下的可靠屏障

得益于其模塊化設計帶來的高適應性、壓力自緊密封特性以及優異的抗擠出能力，V型組合密封圈在工業領域應用極廣：

• 重型液壓設備：大噸位液壓機、工程機械（挖掘機、起重機）、冶金設備的液壓缸，承受高壓、大直徑和可能存在的側向載荷。

• 往復運動機構：塑料注射成型機、壓鑄機的合模缸，需要承受高頻往復運動和脈動壓力。

• 惡劣環境與特殊介質：礦山機械、船舶舵機、化工設備的執行機構，應對泥水、海水、腐蝕性介質等復雜環境。

• 長行程、高可靠性要求場合：水電站閘門啟閉機、大型試驗設備作動筒，維修不便，對密封壽命和可靠性要求極高。

其允許單獨更換密封環的維護便利性，也進一步降低了設備的全生命周期成本。

總結

V型組合密封圈，以其“組合強化、協同增效”的智慧，將密封技術從單一元件的性能比拼，提升到了系統化解決方案的層面。從精妙的多層結構設計，到針對性的材料科學應用，再到遍布各個重工業領域的默默奉獻，它完美詮釋了機械基礎件中“小零件，大作為”的真諦。在追求設備更高壓力、更長壽命、更可靠運行的今天，這位靜默的守護者，依然在無數關鍵崗位上，以其V形的堅韌弧線，捍衛著工業動力傳輸?shù)拿恳淮邕吔纭?/p>
